บ้าน > แคตตาล็อก > ปั๊มแรงดันสูง > WHY60000 ระบบปั๊มแรงดันสูง

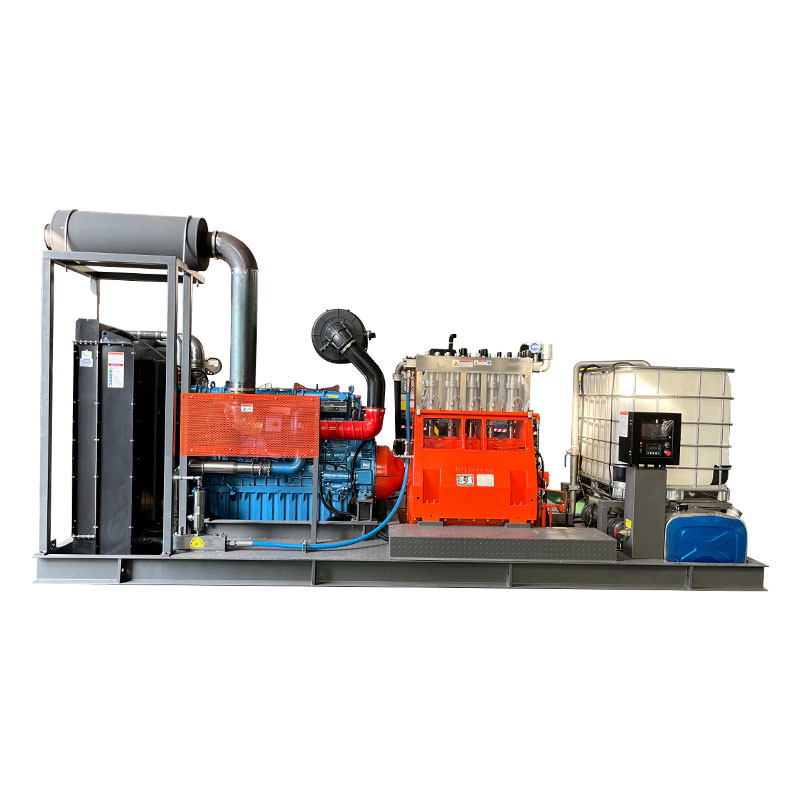

ปั๊มแรงดันสูง WHY60000 ถูกสร้างขึ้นเพื่อให้ทำงานที่หน้าที่สูงสุดต่อเนื่องตามที่ระบุไว้ในพารามิเตอร์ประสิทธิภาพ เพียงเปรียบเทียบความเร็วเพลาข้อเหวี่ยง ความเร็วลูกสูบโดยเฉลี่ย เส้นผ่านศูนย์กลางของลูกสูบ และอัตรากำลัง
ปั๊มแรงดันสูง
น้ำหนัก: ประมาณ 2800 กก
หน่วยนิ่งกับเครื่องยนต์ดีเซล
ความยาว: 4500 มม
ความกว้าง: 2000 มม
ความสูง: 2450 มม
น้ำหนัก: 8000 กก
คุณสมบัติ
กำลังไฟฟ้าสูงสุด 800 kW
การออกแบบ 3 สูบแนวตั้ง
| WHY60000 ซีรีส์ | |||||||||
| รุ่น | ลูกสูบ | ไหล | กำลังไฟฟ้าที่ต้องการ (กิโลวัตต์) | ดี | รอบต่อนาที | ||||
| ดีiameter | 500กิโลวัตต์ | 560กิโลวัตต์ | 630กิโลวัตต์ | 710กิโลวัตต์ | 800กิโลวัตต์ | n1 | n2 | ||
| (มม.) | (ลิตร/นาที) | แรงดันใช้งาน (บาร์) | |||||||
| WHY60022 | 22 | 72 | 3500 | 1500 | 380 | ||||
| ทำไม60024 | 24 | 86 | 3000 | 3300 | 1500 | 380 | |||
| ทำไม60026 | 26 | 101 | 2600 | 2900 | 3250 | 1500 | 380 | ||
| WHY60028 | 28 | 117 | 2200 | 2490 | 2800 | 3150 | 3500 | 1500 | 380 |
| ทำไม60030 | 30 | 134 | 1900 | 2170 | 2440 | 2750 | 3000 | 1500 | 380 |
| ทำไม60032 | 32 | 153 | 1700 | 1900 | 2150 | 2400 | 2700 | 1500 | 380 |
| ทำไม60034 | 34 | 172 | 1500 | 1690 | 1900 | 2140 | 2400 | 1500 | 380 |
| WHY60036 | 36 | 193 | 1350 | 1500 | 1700 | 1900 | 2150 | 1500 | 380 |
| ทำไม60040 | 40 | 239 | 1100 | 1220 | 1370 | 1550 | 1740 | 1500 | 380 |
| ทำไม60045 | 45 | 302 | 860 | 970 | 1080 | 1200 | 1350 | 1500 | 380 |
| ทำไม60050 | 50 | 373 | 700 | 780 | 880 | 1000 | 1100 | 1500 | 380 |
| ทำไม60055 | 55 | 451 | 580 | 645 | 720 | 820 | 920 | 1500 | 380 |
| ทำไม60060 | 60 | 537 | 480 | 540 | 610 | 680 | 770 | 1500 | 380 |
| ทำไม60065 | 65 | 630 | 410 | 460 | 520 | 580 | 660 | 1500 | 380 |
| WHY60070 | 70 | 731 | 350 | 400 | 450 | 500 | 570 | 1500 | 380 |
| WHY60075 | 75 | 839 | 310 | 350 | 390 | 440 | 490 | 1500 | 380 |
| WHY60080 | 80 | 955 | 270 | 305 | 340 | 390 | 430 | 1500 | 380 |
| WHY60085 | 85 | 1078 | 240 | 270 | 300 | 340 | 380 | 1500 | 380 |
| WHY60090 | 90 | 1208 | 210 | 240 | 270 | 300 | 340 | 1500 | 380 |
| WHY60095 | 95 | 1346 | 190 | 220 | 240 | 270 | 300 | 1500 | 380 |
| ทำไม60100 | 100 | 1492 | 170 | 200 | 220 | 250 | 280 | 1500 | 380 |
| ทำไม60105 | 105 | 1644 | 160 | 180 | 200 | 220 | 250 | 1500 | 380 |
| ทำไม60110 | 110 | 1805 | 140 | 160 | 185 | 200 | 230 | 1500 | 380 |
| ดี=Piston/Plunger dia. [mm] | WHY60022~WHY60034: ปลายของไหลชนิด A, สปริงซีลไดนามิกพรีโหลด, ปลายของไหล SS |
| n1=รอบต่อนาทีของมอเตอร์/เครื่องยนต์ | WHY60036~WHY60060: ปลายของไหลชนิด B, ซีลบรรจุสปริงพรีโหลด, โลหะผสมเหล็กและปลายของเหลว SS |
| n2=รอบเพลาข้อเหวี่ยง | ทำไม60060~WHY60110: C-type Fluid End, spring preload packing seal, alloy steel fluid end |
| ความเร็วลูกสูบ N2: 0.73 ม./วินาที | ตารางแปลง: อัตรา 1kW=1.34HP |
| แรงก้าน: 155KN | แรงดันใช้งาน 1bar=14.5psi=0.1Mpa |
| ระยะชัก：100มม | ประสิทธิภาพการแปลงของปั๊มแรงดันสูงทำไมถึงสูงถึง 92%~98% |
| ตัวเลือก N2：450 |
ซีลแรงดันสูงแบบไดนามิกส่งเสริมข้อดีของการออกแบบซีลประเภท Y ซึ่งช่วยปรับปรุงประสิทธิภาพให้ดียิ่งขึ้น และลูกสูบเซรามิกแบบพิเศษสามารถเข้าถึงได้สูงสุด 3,000bar
