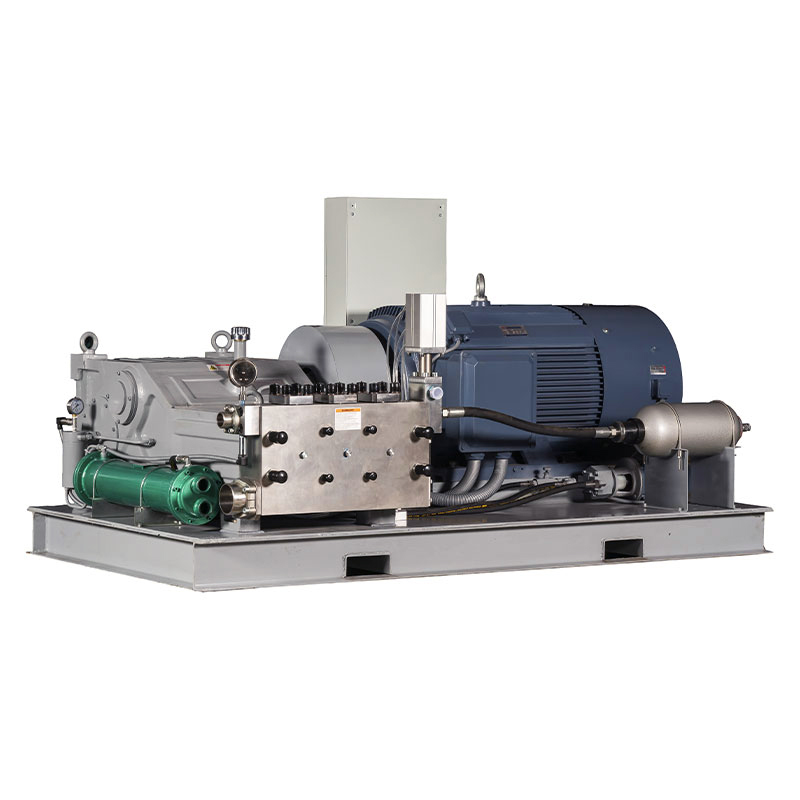

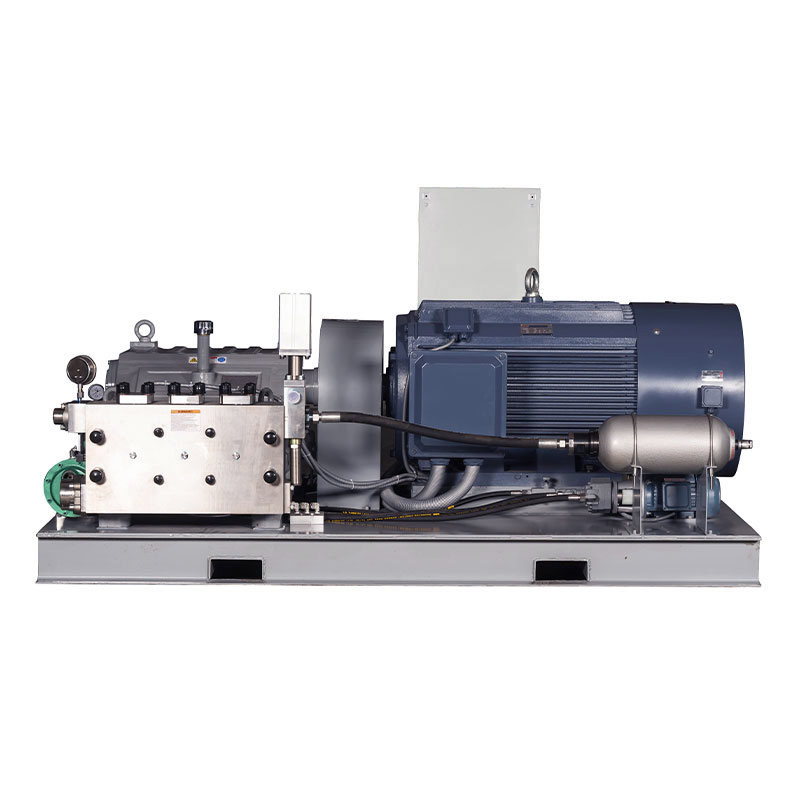

บ้าน > แคตตาล็อก > ปั๊มแรงดันสูง > WHY50000 ปั๊มลูกสูบเซรามิกแรงดันสูง
ปั๊มแรงดันสูง WHY50000 ถูกสร้างขึ้นเพื่อให้ทำงานที่หน้าที่สูงสุดต่อเนื่องตามที่ระบุไว้ในพารามิเตอร์ประสิทธิภาพ เพียงเปรียบเทียบความเร็วเพลาข้อเหวี่ยง ความเร็วลูกสูบโดยเฉลี่ย เส้นผ่านศูนย์กลางของลูกสูบ และอัตรากำลัง
คุณภาพและความน่าเชื่อถือ
หัวปั๊มสแตนเลสไม่มีแรงกดสลับกัน
การซีลแรงดันสูง Spring Preload ทำให้มีอายุการใช้งานยาวนานขึ้น
ลูกสูบเซรามิกแข็งเพื่อให้แน่ใจว่ามีความแข็งแรงสูงและการทำงานที่มั่นคง
น้ำมันหล่อลื่นในตัวและระบบระบายความร้อนลูกสูบเพื่อปรับปรุงอายุการใช้งาน
ตัวลดเกียร์คู่ในตัวเพื่อให้สมดุลการส่งกำลังมีประสิทธิภาพสูงขึ้น
การออกแบบพิเศษของตัวกรองแม่เหล็กเหวี่ยง
ระบบหล่อลื่นแบบบังคับเหวี่ยง
การออกแบบวาล์วทางเข้าของเหลวแบบลูกบอลในตัวช่วยปรับปรุงประสิทธิภาพของกลไกของของไหลได้อย่างมาก
การออกแบบกลศาสตร์ของไหลเชิงคำนวณสำหรับโหลดไดนามิกเพื่อให้มั่นใจในความน่าเชื่อถือสูงสุดภายใต้สภาวะการทำงานสูงสุด
เพลาข้อเหวี่ยงทำจากกระบวนการตีขึ้นรูปที่มีความแข็งแรงสูง และได้รับการดูแลเป็นพิเศษ
| ทำไม50000-388 | |||||||||||
| รุ่น | ลูกสูบ | ไหล | กำลังไฟฟ้าที่ต้องการ (กิโลวัตต์) | ดี | รอบต่อนาที | ||||||
| ดีiameter | 280กิโลวัตต์ | 315กิโลวัตต์ | 355กิโลวัตต์ | 400กิโลวัตต์ | 450กิโลวัตต์ | 500กิโลวัตต์ | 550กิโลวัตต์ | n1 | n2 | ||
| (มม.) | (ฉัน/นาที) | แรงดันใช้งาน (บาร์) | 1500 | 388 | |||||||
| ทำไม50020 | 20 | 44 | 3350 | 1500 | 388 | ||||||
| WHY50022 | 22 | 53 | 2770 | 3115 | 1500 | 388 | |||||
| WHY50024 | 24 | 63 | 2330 | 2620 | 2950 | 1500 | 388 | ||||
| ทำไม50026 | 26 | 74 | 1985 | 2230 | 2515 | 2835 | 1500 | 388 | |||
| WHY50028 | 28 | 86 | 1710 | 1925 | 2170 | 2445 | 2750 | 3055 | 1500 | 388 | |
| ทำไม50030 | 30 | 99 | 1490 | 1675 | 1890 | 2130 | 2395 | 2660 | 2925 | 1500 | 388 |
| ทำไม50035 | 35 | 112 | 1310 | 1475 | 1660 | 1870 | 2105 | 2340 | 2570 | 1500 | 388 |
| ทำไม50040 | 40 | 175 | 840 | 945 | 1060 | 1195 | 1345 | 1495 | 1645 | 1500 | 388 |
| ทำไม50045 | 45 | 222 | 660 | 745 | 840 | 945 | 1065 | 1180 | 1300 | 1500 | 388 |
| ทำไม50050 | 50 | 274 | 535 | 605 | 680 | 765 | 860 | 960 | 1055 | 1500 | 388 |
| ทำไม50055 | 55 | 332 | 445 | 500 | 560 | 635 | 710 | 790 | 870 | 1500 | 388 |
| WHY50060 | 60 | 395 | 370 | 420 | 470 | 530 | 600 | 665 | 730 | 1500 | 388 |
| ทำไม50065 | 65 | 463 | 315 | 355 | 400 | 455 | 510 | 565 | 625 | 1500 | 388 |
| WHY50070 | 70 | 537 | 275 | 310 | 345 | 390 | 440 | 490 | 535 | 1500 | 388 |
| ทำไม50075 | 75 | 617 | 240 | 270 | 300 | 340 | 385 | 425 | 470 | 1500 | 388 |
| WHY50080 | 80 | 702 | 210 | 235 | 265 | 300 | 335 | 375 | 410 | 1500 | 388 |
| ทำไม50085 | 85 | 792 | 185 | 210 | 235 | 265 | 300 | 330 | 365 | 1500 | 388 |
| ทำไม50090 | 90 | 888 | 165 | 185 | 210 | 235 | 265 | 295 | 325 | 1500 | 388 |
| ทำไม50095 | 95 | 990 | 150 | 165 | 190 | 210 | 240 | 265 | 290 | 1500 | 388 |
| ทำไม50100 | 100 | 1096 | 135 | 150 | 170 | 190 | 215 | 240 | 265 | 1500 | 388 |
| ทำไม50105 | 105 | 1209 | 120 | 135 | 155 | 175 | 195 | 215 | 240 | 1500 | 388 |
| ทำไม50110 | 110 | 1327 | 110 | 125 | 140 | 160 | 180 | 200 | 220 | 1500 | 388 |
| ดี=Piston/Plunger dia. [mm] | ทำไม50020~WHY50034: A type Fluid End, spring-loaded dynamic seal, SS fluid end |
| n1=รอบต่อนาทีของมอเตอร์/เครื่องยนต์ | WHY50036~WHY50060: ปลายของไหลชนิด B, ซีลบรรจุแบบสปริง, โลหะผสมและปลายของไหล SS |
| n2=รอบเพลาข้อเหวี่ยง | WHY50060~WHY50110: ปลายของไหลชนิด C, ซีลบรรจุแบบสปริง, ปลายของไหลโลหะผสม |
| ตารางแปลง: อัตรา 1kW=1.34HP | ประสิทธิภาพการแปลงของปั๊มแรงดันสูงทำไมถึงสูงถึง 90%~96% |
| แรงดันใช้งาน 1bar=14.5psi=0.1Mpa | |
| ระยะชัก：120มม | |
| ตัวเลือก N2：457 |
ซีลแรงดันสูงแบบไดนามิกส่งเสริมข้อดีของการออกแบบซีลประเภท Y ซึ่งช่วยปรับปรุงประสิทธิภาพให้ดียิ่งขึ้น และลูกสูบเซรามิกแบบพิเศษสามารถเข้าถึงได้สูงสุด 3,000bar
