ทำความเข้าใจเกี่ยวกับปั๊มลูกสูบ Triplex: ขุมพลังทางอุตสาหกรรม
ในโลกของการถ่ายเทของไหลแรงดันสูง ปั๊มลูกสูบสามเท่าถือเป็นรากฐานสำคัญของความน่าเชื่อถือทางวิศวกรรม ต่างจากปั๊มแรงเหวี่ยงมาตรฐานที่ต้องอาศัยความเร็วในการเคลื่อนย้ายของเหลว เครื่องเปลี่ยนตำแหน่งเชิงบวกเหล่านี้ใช้การกระทำทางกลของลูกสูบลูกสูบสามตัวเพื่อสร้างการไหลที่สม่ำเสมอและมีแรงดันสูง คำว่า Triplex หมายถึงโครงสร้างแบบสามสูบโดยเฉพาะ ซึ่งเป็นตัวเลือกการออกแบบที่มีรากฐานมาจากความต้องการความสมดุลทางกลและการลดจังหวะแรงดัน ปั๊มเหล่านี้มีความจำเป็นในสภาพแวดล้อมที่ต้องเคลื่อนย้ายของไหลโดยมีความต้านทานสูง เช่น ในการฉีดหลุมลึก การทำความสะอาดด้วยแรงดันสูง และการแตกหักของไฮดรอลิก

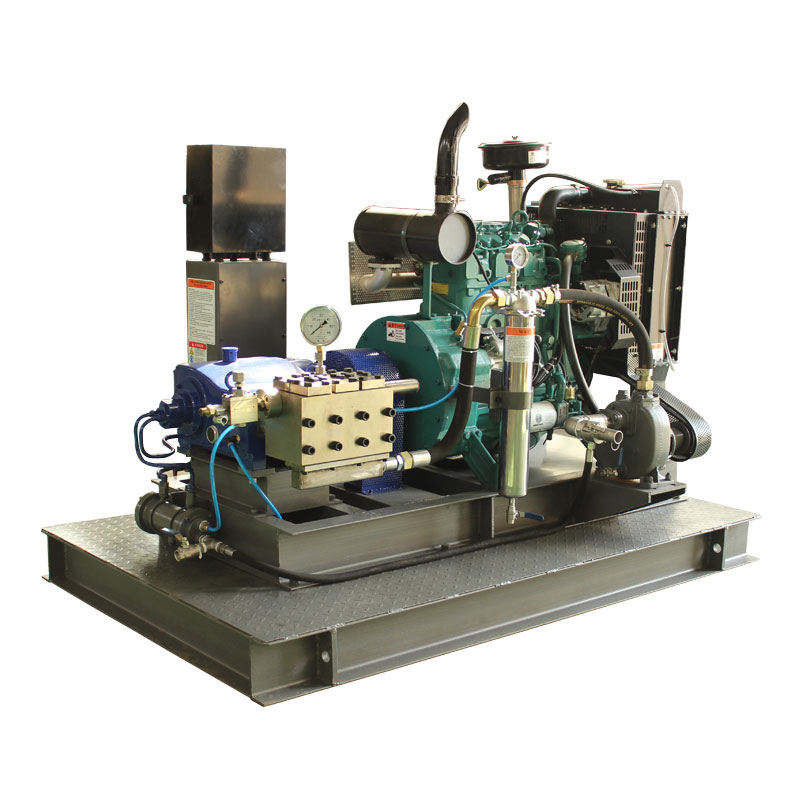

ความต้องการระบบเหล่านี้มักจำเป็นต้องมีแหล่งพลังงานอิสระ ซึ่งนำไปสู่การพัฒนาระบบ ปั๊มลูกสูบดีเซล Triplex . ด้วยการจับคู่ข้อได้เปรียบเชิงกลที่แข็งแกร่งของหัว Triplex เข้ากับแรงบิดสูงและความสะดวกในการพกพาของเครื่องยนต์ดีเซล อุตสาหกรรมต่างๆ จึงสามารถปฏิบัติงานในพื้นที่ห่างไกลที่ไม่มีโครงสร้างพื้นฐานทางไฟฟ้าได้ การสำรวจโดยละเอียดนี้ครอบคลุมถึงความแตกต่างของกลไกภายใน ฟิสิกส์ของการแทนที่ของไหล และมาตรฐานการปฏิบัติงานที่จำเป็นในการรักษาหน่วยประสิทธิภาพสูงเหล่านี้ตลอดอายุการใช้งานที่ยาวนาน
หากต้องการชื่นชมการออกแบบสามเท่าอย่างแท้จริง เราต้องพิจารณาวิวัฒนาการของเทคโนโลยีปั๊ม ปั๊มเดี่ยวหรือดูเพล็กซ์มักจะประสบปัญหา "ค้อนน้ำ" อย่างมีนัยสำคัญและอัตราการไหลไม่สม่ำเสมอ ด้วยการใช้ลูกสูบตัวที่สาม จังหวะเวลาของจังหวะการจ่ายจะทับซ้อนกันในลักษณะที่สร้างเอาท์พุตที่นุ่มนวลยิ่งขึ้น ความมั่นคงนี้ก็คือ มีความสำคัญอย่างยิ่งในการปกป้องท่อปลายน้ำ และรับประกันอายุการใช้งานที่ยาวนานของซีลและวาล์วภายในของปั๊ม
ส่วนประกอบหลักของปั๊มลูกสูบ Triplex
ปั๊มลูกสูบสามเท่าแบ่งออกเป็นสองส่วนหลัก: ส่วนปลายกำลังและส่วนปลายของไหล แต่ละส่วนมีบทบาทสำคัญในการแปลงพลังงานการหมุนเป็นแรงดันไฮดรอลิกเชิงเส้น
จุดจบของพลัง
จุดสิ้นสุดกำลังคือหัวใจกลที่ขับเคลื่อนการเคลื่อนที่แบบลูกสูบ โดยทั่วไปจะประกอบด้วยเพลาข้อเหวี่ยง ก้านสูบ และครอสเฮด เพลาข้อเหวี่ยงจะแปลงการเคลื่อนที่เป็นวงกลมของมอเตอร์หรือเครื่องยนต์ให้เป็นการเคลื่อนที่ไปมา เนื่องจากเพลาข้อเหวี่ยงมีระยะห่าง 120 องศา 3 ครั้ง ลูกสูบทั้งสามจึงทำงานตามลำดับที่เซ การชดเชยนี้เป็นความลับของ โปรไฟล์การไหลอย่างต่อเนื่อง เกี่ยวข้องกับระบบสามเท่า
จุดสิ้นสุดของไหล
ปลายของไหลคือจุดที่เกิดการปั๊มจริง ประกอบด้วยท่อร่วมปั๊ม ลูกสูบ และชุดวาล์ว ลูกสูบซึ่งมักทำจากเซรามิกความแข็งแรงสูงหรือสเตนเลสสตีลที่มีการเคลือบแบบพิเศษ จะเลื่อนเข้าและออกจากช่องของเหลว ต่างจากปั๊มลูกสูบที่ซีลเคลื่อนที่ไปพร้อมกับลูกสูบ ปั๊มลูกสูบใช้ซีลแรงดันสูงแบบอยู่กับที่ซึ่งลูกสูบจะเลื่อนผ่าน การออกแบบนี้ช่วยให้ แรงกดดันในการทำงานที่สูงขึ้นอย่างมาก ซึ่งมักจะเกินหลายพันปอนด์ต่อตารางนิ้ว
- วาล์วดูด: สิ่งเหล่านี้จะทำให้ของไหลเข้าไปในห้องเพาะเลี้ยงระหว่างจังหวะการดึงกลับ
- วาล์วปล่อย: สิ่งเหล่านี้จะเปิดระหว่างจังหวะเดินหน้าเพื่อดันของเหลวเข้าสู่ระบบ
- การบรรจุลูกสูบ: ซีลวิกฤตที่ป้องกันไม่ให้ของเหลวรั่วไหลกลับเข้าไปในจุดสิ้นสุดกำลัง
- มากมาย: ท่อภายในที่กระจายของเหลวไปยังกระบอกสูบทั้งสามกระบอก
ขั้นตอนการทำงานของเครื่องกล: มันทำงานอย่างไร
การทำงานของปั๊มลูกสูบสามเท่ามีวงจรสี่ขั้นตอนที่เข้มงวดสำหรับแต่ละกระบอกสูบทั้งสามตัว เนื่องจากวงจรเหล่านี้จะเซ ปั๊มจึงจ่ายของเหลวที่มีแรงดันเกือบคงที่
- จังหวะการดูด: ขณะที่เพลาข้อเหวี่ยงหมุน ก้านสูบจะดึงลูกสูบไปด้านหลัง สิ่งนี้จะสร้างสุญญากาศภายในกระบอกสูบ ความดันบรรยากาศ (หรือแรงดันจ่าย) บังคับให้วาล์วดูดเปิด และเติมของเหลวลงในห้อง
- การเปลี่ยนแปลง: เมื่อลูกสูบไปถึงตำแหน่งด้านหลังสูงสุด วาล์วดูดจะปิดเนื่องจากความตึงของสปริงและการเปลี่ยนแปลงแรงดันเริ่มแรก
- จังหวะการคายประจุ: เพลาข้อเหวี่ยงยังคงหมุนต่อไป โดยดันลูกสูบไปข้างหน้าเข้าไปในห้องที่เต็มไปด้วยของเหลว เนื่องจากของไหลแทบจะอัดตัวไม่ได้ ความดันจึงเพิ่มขึ้นอย่างรวดเร็ว
- การดีดออก: เมื่อแรงดันภายในเกินแรงดันในท่อระบาย วาล์วระบายจะถูกบังคับเปิด ลูกสูบจะดันของเหลวออกจากท่อร่วมและเข้าไปในแนวการใช้งาน
ในปั๊มลูกสูบสามเท่าดีเซล รอบนี้สามารถเกิดขึ้นได้หลายร้อยครั้งต่อนาที ความเร็วของเครื่องยนต์ดีเซลมักถูกควบคุมผ่านกระปุกเกียร์หรือสายพานเพื่อให้ตรงกับข้อกำหนดการไหลเฉพาะของงาน ที่ ประสิทธิภาพเชิงปริมาตร ของปั๊มเหล่านี้มีค่าสูงอย่างน่าทึ่ง ซึ่งมักจะเกิน 90 เปอร์เซ็นต์ ซึ่งหมายความว่าของเหลวเกือบทั้งหมดที่เข้าไปในห้องเพาะเลี้ยงจะถูกระบายออกด้วยแรงดันได้สำเร็จ
ข้อมูลจำเพาะทางเทคนิคและตัวชี้วัดประสิทธิภาพ
การเลือกปั๊มที่เหมาะสมต้องอาศัยความเข้าใจว่าอินพุตเชิงกลแปลงเป็นเอาท์พุตไฮดรอลิกอย่างไร ตารางต่อไปนี้แสดงความสัมพันธ์ด้านประสิทธิภาพโดยทั่วไปในระบบ Triplex เกรดอุตสาหกรรม
| พารามิเตอร์ | หน่วยเมตริก | ผลกระทบจากการดำเนินงาน |
| อัตราการไหล | ลิตรต่อนาที (LPM) | กำหนดความเร็วของการดำเนินการ |
| แรงดันสูงสุด | บาร์/PSI | กำหนดแรงที่มีอยู่สำหรับงาน |
| ความเร็วอินพุต | รอบต่อนาที | ส่งผลต่ออัตราการสึกหรอของซีลและวาล์ว |
| เส้นผ่านศูนย์กลางลูกสูบ | มิลลิเมตร (มม.) | เส้นผ่านศูนย์กลางที่ใหญ่ขึ้นจะเพิ่มการไหลแต่ต้องใช้แรงบิดมากขึ้น |
วิศวกรจะต้องสร้างสมดุลให้กับปัจจัยเหล่านี้ ตัวอย่างเช่น การเพิ่มเส้นผ่านศูนย์กลางของลูกสูบจะทำให้มีปริมาตรมากขึ้น แต่เครื่องยนต์ดีเซลจะต้องสามารถให้ปริมาตรได้ แรงบิดที่จำเป็น เพื่อเอาชนะแรงต้านที่พื้นที่ผิวที่ใหญ่กว่านั้น นี่คือเหตุผลว่าทำไมเครื่องยนต์ดีเซลถึงได้รับความนิยม เส้นโค้งแรงบิดเหมาะอย่างยิ่งสำหรับการรับน้ำหนักที่หนักและเป็นจังหวะของปั๊ม Triplex
ข้อดีของระบบขับเคลื่อนดีเซลในระบบ Triplex
แม้ว่ามอเตอร์ไฟฟ้าจะพบเห็นได้ทั่วไปในการตั้งค่าแบบอยู่กับที่ของโรงงาน แต่ปั๊ม Triplex ที่ขับเคลื่อนด้วยดีเซลก็เป็นมาตรฐานสำหรับการใช้งานแบบเคลื่อนที่และทนทาน มีเหตุผลทางเทคนิคหลายประการสำหรับการตั้งค่านี้
การพกพาและความเป็นอิสระ
ในแหล่งน้ำมัน เหมือง หรือโครงการก่อสร้างขนาดใหญ่ การเข้าถึงโครงข่ายไฟฟ้าแรงสูงมักถูกจำกัด เครื่องยนต์ดีเซลมีแหล่งพลังงานในตัวเองซึ่งสามารถทำงานได้นานหลายชั่วโมงโดยใช้เชื้อเพลิงเพียงถังเดียว ความเป็นอิสระนี้มีความสำคัญสำหรับหน่วยเผชิญเหตุฉุกเฉิน เช่น ระบบดับเพลิงแรงดันสูง หรือแท่นทำลายล้างด้วยพลังน้ำแบบเคลื่อนที่
การควบคุมความเร็วตัวแปร
เครื่องยนต์ดีเซลให้การควบคุมความเร็วแบบแปรผันที่ยอดเยี่ยมผ่านปีกผีเสื้อ เนื่องจากอัตราการไหลของปั๊มดิสเพลสเมนต์เชิงบวกเป็นสัดส่วนโดยตรงกับ RPM ผู้ปฏิบัติงานจึงสามารถทำได้ ปรับเอาต์พุตปั๊มอย่างละเอียด เพียงปรับความเร็วรอบเครื่องยนต์ ซึ่งช่วยลดความจำเป็นในการใช้ไดรฟ์ความถี่แปรผัน (VFD) ที่มีราคาแพงซึ่งจำเป็นสำหรับมอเตอร์ไฟฟ้าในภาคสนาม
ความทนทานในสภาพแวดล้อมที่รุนแรง
เครื่องยนต์ดีเซลอุตสาหกรรมถูกสร้างขึ้นมาให้ทนทานต่อฝุ่น ความชื้น และความผันผวนของอุณหภูมิที่รุนแรง เมื่อจับคู่กับปั๊มสามเท่าที่มีห้องข้อเหวี่ยงเหล็กหล่อที่แข็งแกร่งและปลายของเหลวที่เป็นสเตนเลสสตีล เครื่องจักรที่ได้จึงสามารถทำงานได้ตลอด 24 ชั่วโมงทุกวันในสภาพอากาศที่เลวร้ายที่สุดในโลก
โปรโตคอลการบำรุงรักษาเพื่ออายุยืนยาว
อายุการใช้งานของระบบแรงดันสูงจะขึ้นอยู่กับความเข้มงวดของตารางการบำรุงรักษาโดยสิ้นเชิง เนื่องจากลูกสูบและซีลอาจมีแรงเสียดทานคงที่และรอบแรงดันสูง จึงถือเป็น "ชิ้นส่วนที่สึกหรอ"
- การหล่อลื่น: เฟืองท้ายต้องใช้น้ำมันเกียร์คุณภาพสูง การตรวจสอบเศษโลหะในน้ำมันสามารถแจ้งเตือนล่วงหน้าถึงความล้มเหลวของตลับลูกปืนได้
- การตรวจสอบซีล: ควรตรวจสอบบรรจุภัณฑ์ลูกสูบเพื่อหารอยรั่ว หยดเล็กๆ มักมีไว้เพื่อการระบายความร้อน แต่การรั่วไหลที่มากเกินไปบ่งชี้ถึงความจำเป็นในการเปลี่ยน
- ที่นั่งวาล์ว: เมื่อเวลาผ่านไป วาล์วและที่นั่งอาจเป็นหลุมหรือ "ล้างออก" การตรวจสอบเป็นประจำช่วยให้มั่นใจได้ว่าปั๊มจะรักษาประสิทธิภาพเชิงปริมาตรไว้
- การกรอง: ของเหลวที่เข้าสู่ปั๊มจะต้องปราศจากอนุภาคขนาดใหญ่ ของแข็งที่มีฤทธิ์กัดกร่อนสามารถให้คะแนนลูกสูบและทำลายซีลแรงดันสูงได้ภายในเวลาไม่กี่ชั่วโมง
ด้วยการใช้กลยุทธ์การบำรุงรักษาเชิงรุก ผู้ปฏิบัติงานสามารถบรรลุผลได้ การบริการหลายพันชั่วโมง ก่อนที่จะมีการยกเครื่องครั้งใหญ่ นี่เป็นสิ่งสำคัญอย่างยิ่งสำหรับหน่วยที่ขับเคลื่อนด้วยดีเซล ซึ่งการหยุดทำงานอาจส่งผลให้เกิดความสูญเสียทางการเงินอย่างมากในการดำเนินงานภาคสนาม
การใช้งานทางอุตสาหกรรมทั่วไป
การออกแบบ Triplex ที่หลากหลายช่วยให้สามารถรองรับอุตสาหกรรมที่หลากหลายได้ ความสามารถในการจัดการของเหลวต่างๆ ตั้งแต่น้ำและน้ำมันไปจนถึงสารเคมีและสารละลาย ทำให้เป็นเครื่องมือที่ขาดไม่ได้
อุตสาหกรรมน้ำมันและก๊าซ
ในภาคต้นน้ำ ปั๊ม Triplex ใช้สำหรับการกระตุ้นบ่อ การฉีดซีเมนต์ และการกำจัดน้ำ ความสามารถด้านแรงดันสูงช่วยให้ผู้ปฏิบัติงานสามารถเอาชนะแรงกดดันตามธรรมชาติของอ่างเก็บน้ำใต้ดินลึกได้

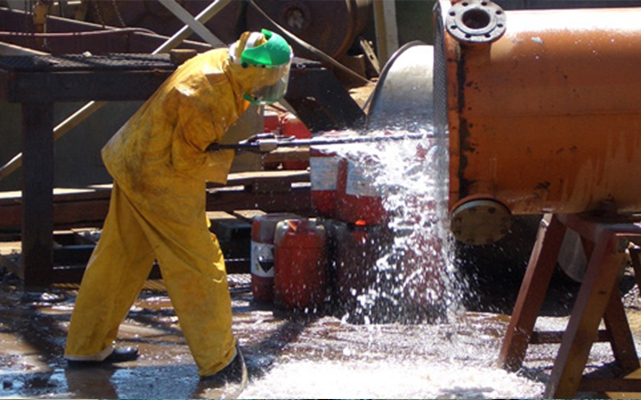

การทำความสะอาดอุตสาหกรรมและการรื้อถอนพลังน้ำ

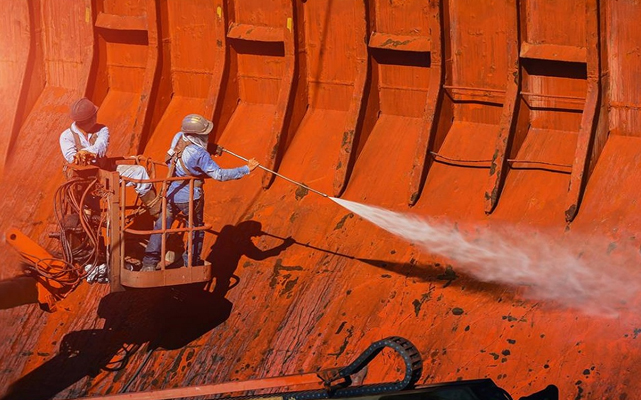

การฉีดน้ำที่แรงดันเกิน 1,000 บาร์สามารถตัดคอนกรีตหรือลอกสีออกจากตัวเรือได้ การไหลที่สม่ำเสมอของปั๊มสามเท่าทำให้มั่นใจได้ว่าเครื่องมือตัดยังคงมีประสิทธิภาพโดยไม่มีการพลุ่งพล่านที่อาจเกิดขึ้นกับการออกแบบปั๊มที่น้อยกว่า
ชลประทานการเกษตรและการฉีดสารเคมี
สำหรับการทำฟาร์มขนาดใหญ่ ปั๊มเหล่านี้สามารถเคลื่อนย้ายน้ำเป็นระยะทางอันกว้างใหญ่หรือฉีดปุ๋ยเข้าไปในสายชลประทานได้อย่างแม่นยำสูงสุด ความทนทานของรุ่นขับเคลื่อนด้วยดีเซลทำให้เหมาะสำหรับการใช้งานในพื้นที่ห่างไกล
ความท้าทายและแนวทางแก้ไขทางเทคนิค
ไม่มีระบบกลไกใดที่ปราศจากความท้าทาย สำหรับปั๊มสามเท่า ปัญหาหลักเกี่ยวข้องกับการควบคุมการเกิดโพรงอากาศและการเป็นจังหวะ
การเกิดโพรงอากาศ เกิดขึ้นเมื่อแรงดันในการดูดต่ำเกินไป ทำให้เกิดฟองไอและยุบตัวอย่างรุนแรงกับส่วนประกอบของปั๊ม สิ่งนี้สามารถป้องกันได้โดยตรวจสอบให้แน่ใจว่ามีหัวดูดเชิงบวกสุทธิ (NPSH) ที่เหมาะสม และใช้ปั๊มเพิ่มแรงดันหากถังจ่ายอยู่ห่างจากยูนิตหลัก
การเต้นเป็นจังหวะ เป็นลักษณะเฉพาะของปั๊มลูกสูบ แม้ว่ากระบอกสูบสามสูบจะลดสิ่งนี้ลงอย่างมากเมื่อเทียบกับหนึ่งหรือสองสูบ แต่การสั่นสะเทือนบางส่วนยังคงอยู่ เพื่อแก้ปัญหานี้ วิศวกรจึงติดตั้งตัวหน่วงการเต้นเป็นจังหวะ ซึ่งเป็นภาชนะบรรจุก๊าซที่ดูดซับแรงดันที่เพิ่มขึ้นอย่างรวดเร็ว และช่วยให้การไหลไปยังอุปกรณ์ปลายน้ำราบรื่นยิ่งขึ้น
คำถามที่พบบ่อย (FAQ)
คำถามที่ 1: เหตุใดจึงใช้ลูกสูบสามอันแทนที่จะเป็นสองหรือสี่อัน
A1: ลูกสูบสามอันให้ความสมดุลที่ดีที่สุดระหว่างความเรียบง่ายทางกลไกและความราบรื่นในการไหล การชดเชย 120 องศาทำให้แน่ใจได้ว่าลูกสูบอย่างน้อยหนึ่งตัวอยู่ในเฟสการจ่ายออกเสมอ ช่วยลด "จุดบอด" ในแรงดันที่เกิดขึ้นในปั๊มดูเพล็กซ์ให้เหลือน้อยที่สุด
คำถามที่ 2: ปั๊มลูกสูบและปั๊มลูกสูบแตกต่างกันอย่างไร?
A2: ในปั๊มลูกสูบ ซีลจะติดอยู่กับลูกสูบที่กำลังเคลื่อนที่และเสียดสีกับผนังกระบอกสูบ ในปั๊มลูกสูบ ซีล (บรรจุภัณฑ์) จะอยู่กับที่ในหัวปั๊ม และลูกสูบเรียบจะเลื่อนผ่าน โดยทั่วไปแล้วปั๊มลูกสูบมักนิยมใช้เมื่อมีแรงดันสูงกว่า
คำถามที่ 3: ฉันจะรู้ได้อย่างไรว่าเมื่อใดจำเป็นต้องเปลี่ยนบรรจุภัณฑ์
A3: การเพิ่มขึ้นของน้ำรั่วจากรูระบายน้ำหรือแรงดันระบายลดลงอย่างเห็นได้ชัด มักบ่งชี้ว่าบรรจุภัณฑ์ชำรุด การตรวจสอบอัตราการ "ร้องไห้" เป็นประจำเป็นเครื่องมือในการวินิจฉัยที่ดีที่สุด
คำถามที่ 4: ปั๊มสามเท่าสามารถทำงานแบบแห้งได้หรือไม่
A4: ไม่ การใช้ปั๊มลูกสูบโดยไม่มีของเหลวจะทำให้ซีลเกิดความร้อนมากเกินไปและล้มเหลวเกือบจะในทันทีเนื่องจากขาดการหล่อลื่นและการระบายความร้อนจากตัวกลางที่ถูกปั๊ม
คำถามที่ 5: เครื่องยนต์ดีเซลมีประโยชน์มากกว่ามอเตอร์ไฟฟ้าสำหรับปั๊มเหล่านี้อย่างไร
A5: เครื่องยนต์ดีเซลให้การพกพาได้อย่างสมบูรณ์ แรงบิดสูงที่ความเร็วต่ำ และความสามารถในการเปลี่ยนแปลงอัตราการไหลของปั๊มได้อย่างง่ายดายผ่านการปรับ RPM ของเครื่องยนต์โดยไม่ต้องใช้ตัวควบคุมไฟฟ้าที่ซับซ้อน
