บ้าน > แคตตาล็อก > ปั๊มแรงดันสูง > WHY3700 ปั๊มน้ำแรงดันสูงไฟฟ้า
ปั๊มแรงดันสูง WHY3700 ถูกสร้างขึ้นเพื่อให้ทำงานที่หน้าที่สูงสุดต่อเนื่องตามที่ระบุไว้ในพารามิเตอร์ประสิทธิภาพ เพียงเปรียบเทียบความเร็วเพลาข้อเหวี่ยง ความเร็วลูกสูบโดยเฉลี่ย เส้นผ่านศูนย์กลางของลูกสูบ และอัตรากำลัง
ปั๊มแรงดันสูง
น้ำหนัก: ประมาณ. 200 กก

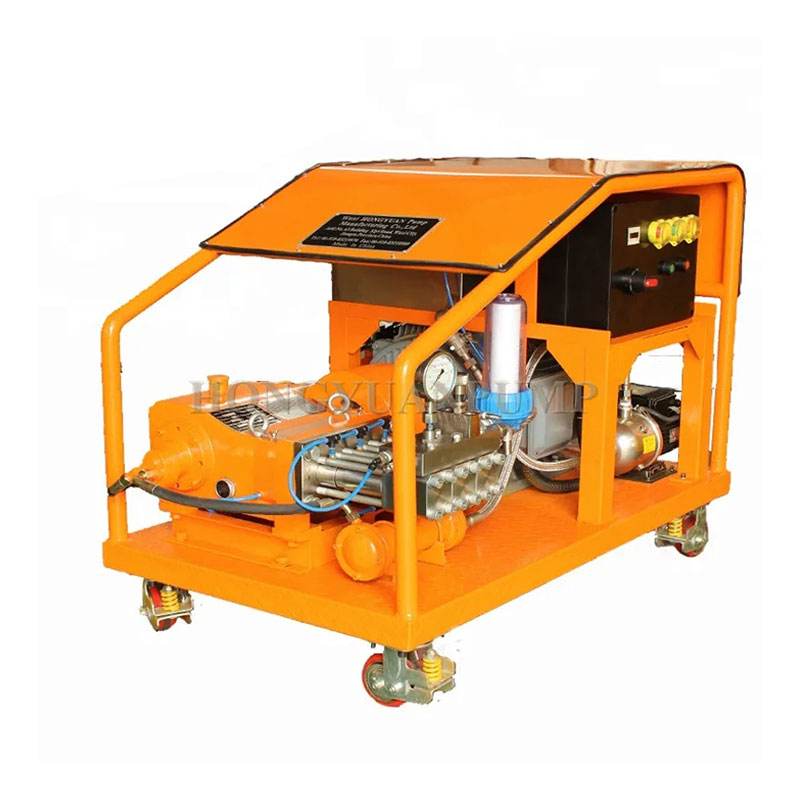

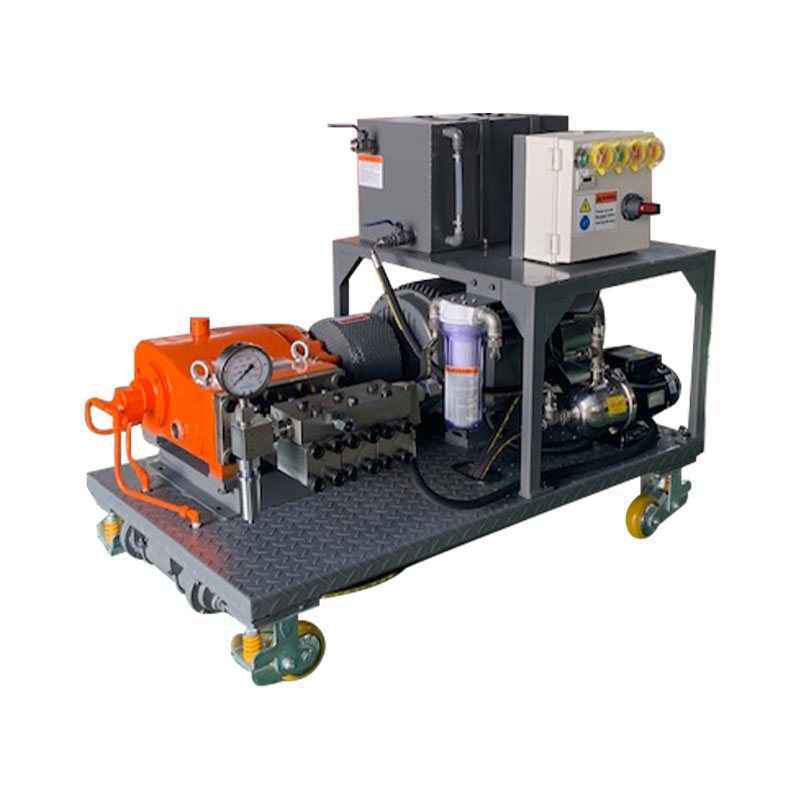

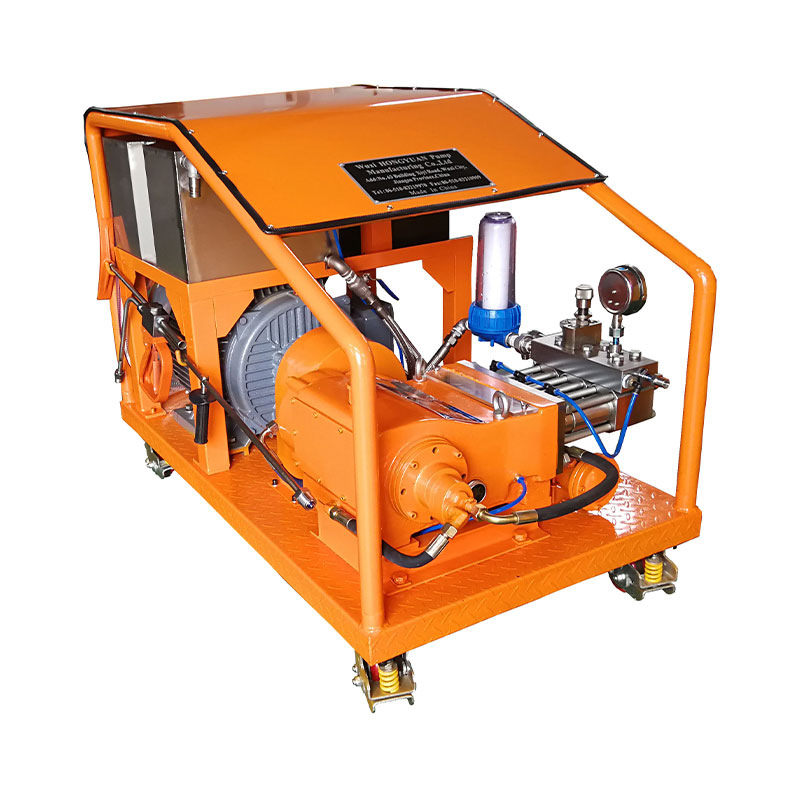

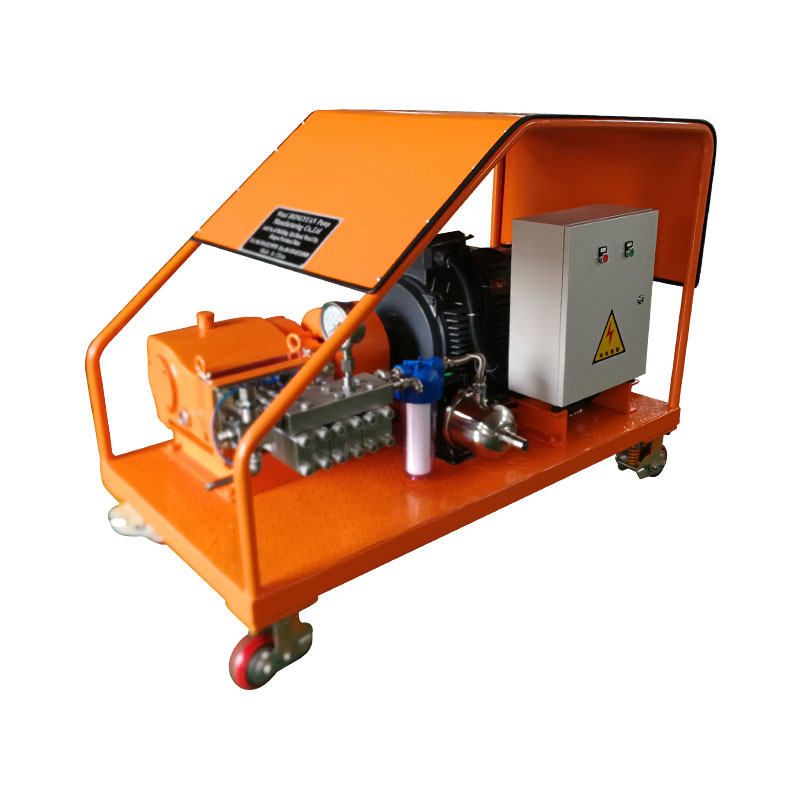

หน่วยเครื่องเขียนพร้อมมอเตอร์ไฟฟ้า
ความยาว: 1300 มม
ความกว้าง: 900 มม
ความสูง: 1000 มม
น้ำหนัก: ประมาณ 650 กก

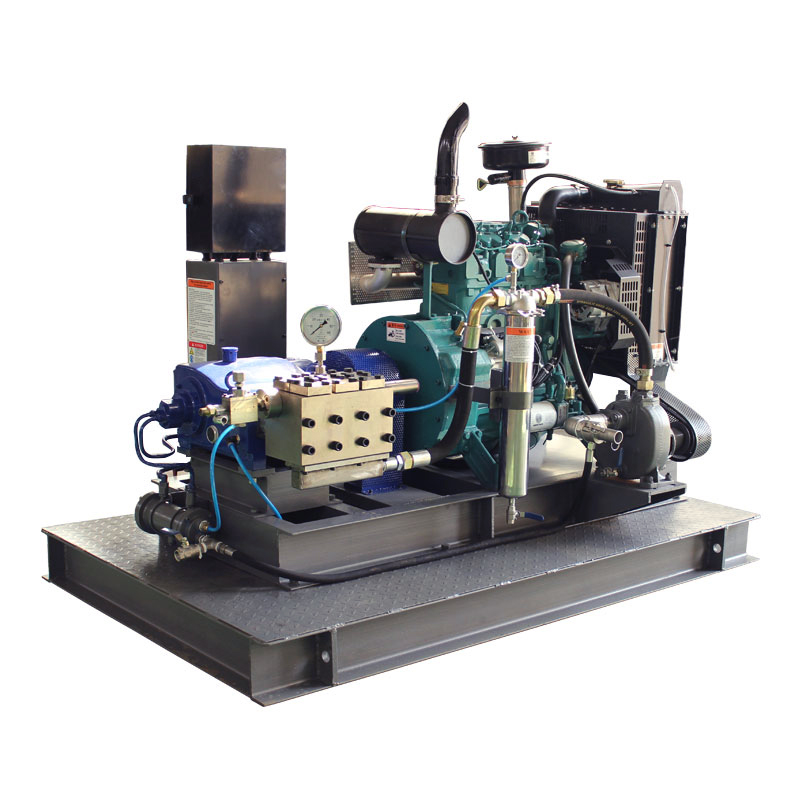

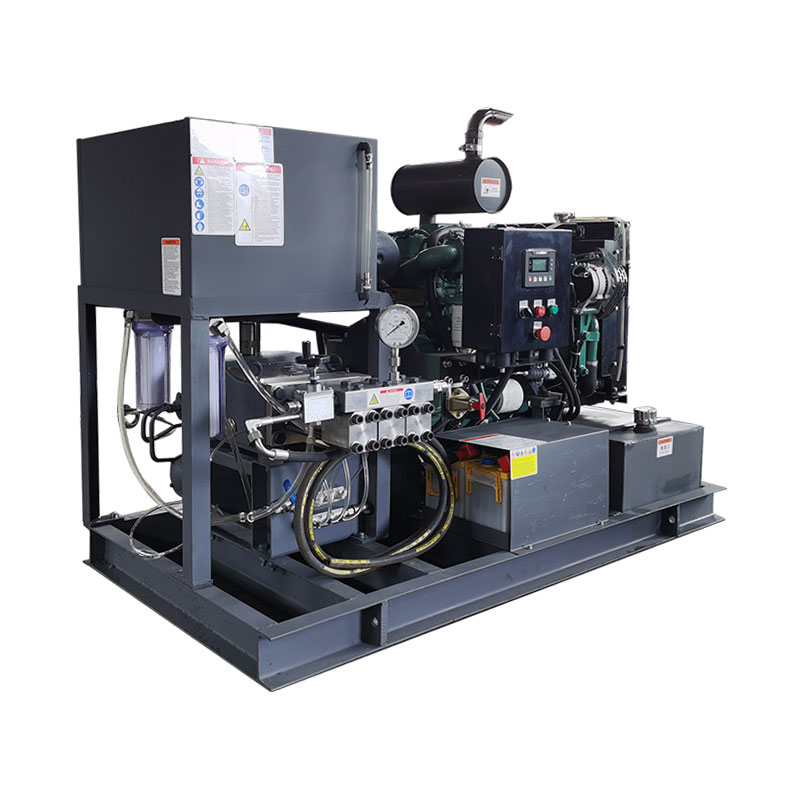

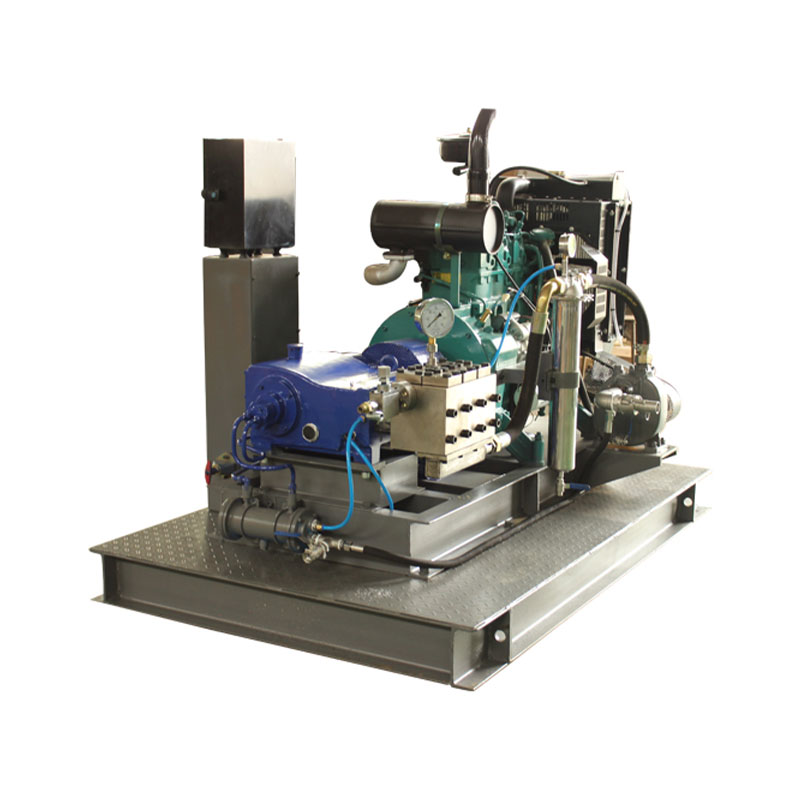

หน่วยนิ่งกับเครื่องยนต์ดีเซล
ความยาว: 1600 มม
ความกว้าง: 1200 มม
ความสูง: 1500 มม
น้ำหนัก: 850 กก
คุณสมบัติ
กำลังไฟฟ้าสูงสุด 37kw
การออกแบบ 3 สูบแนวนอน
หัวปั๊มสแตนเลสไร้แรงกดสลับกัน
การซีลแรงดันสูงแบบสปริงโหลดล่วงหน้าทำให้มีอายุการใช้งานยาวนานขึ้น
ลูกสูบเซรามิกแข็งเพื่อให้แน่ใจว่ามีความแข็งแรงสูงและการทำงานที่มั่นคง
สามารถใช้ระบบระบายความร้อนแบบลูกสูบเสริมเพื่อยืดอายุการใช้งานของซีลได้
ตัวลดขนาดในตัวที่ออกแบบมาช่วยปรับปรุงประสิทธิภาพการส่งผ่าน
การออกแบบพิเศษของตัวกรองแม่เหล็กเหวี่ยง
การหล่อลื่นสาดข้อเหวี่ยง
การออกแบบวาล์วทางเข้าของเหลวแบบบอลแบบบูรณาการช่วยปรับปรุงประสิทธิภาพของกลศาสตร์ของไหลได้อย่างมาก
การออกแบบกลศาสตร์ของไหลเชิงคำนวณในโหลดไดนามิกเพื่อให้มั่นใจในความน่าเชื่อถือสูงสุดภายใต้สภาวะการทำงานสูงสุด
เพลาข้อเหวี่ยงทำจากกระบวนการตีขึ้นรูปที่มีความแข็งแรงสูงและได้รับการดูแลเป็นพิเศษ

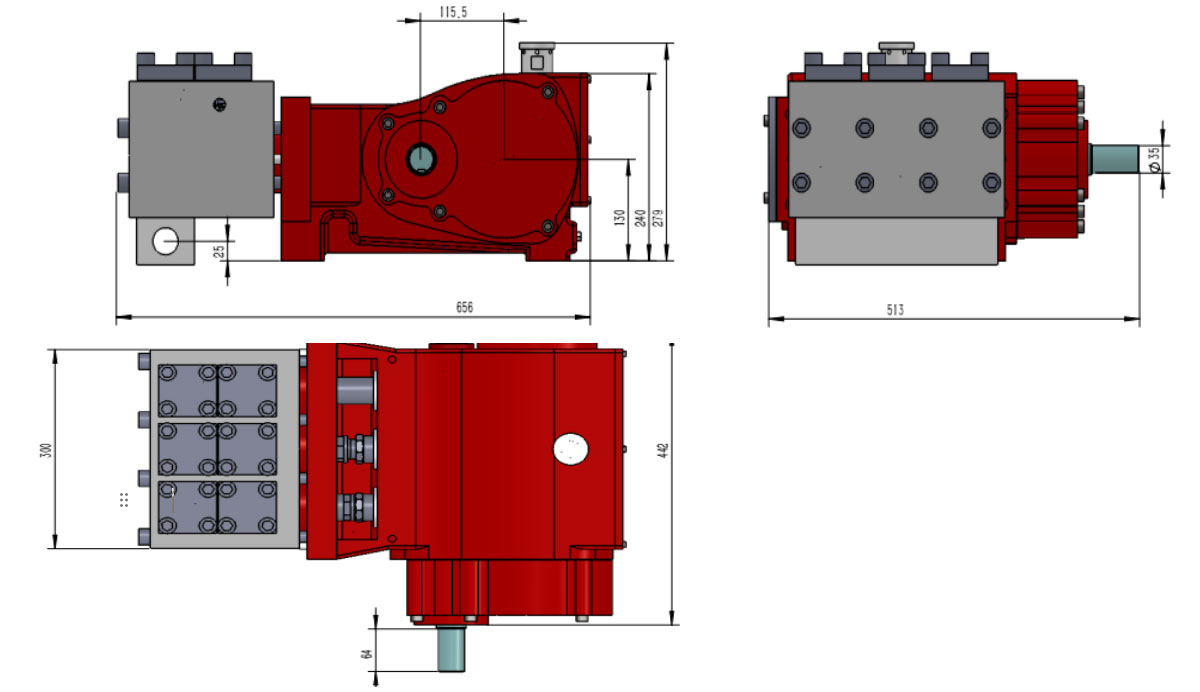

ขนาดหลักที่ไม่มีอุปกรณ์เสริม เช่น สายดูด อุปกรณ์ปรับแรงดัน ฯลฯ
ภาพวาดมิติและตุ้มน้ำหนักโดยละเอียดสามารถขอได้
| WHY3700 ซีรีส์ | แรงร็อด | 23KN | |||||||||
| รุ่น | ลูกสูบ | ไหล | อัตรากำลังไฟฟ้าที่ต้องการ (กิโลวัตต์) | โรคหลอดเลือดสมอง | 54มม | ||||||
| เส้นผ่านศูนย์กลาง | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | n1 | n2 | ||
| (มม.) | (ลิตร/นาที) | แรงดันใช้งาน (บาร์) | รอบต่อนาที | รอบต่อนาที | |||||||
| WHY3712 | 12 | 11 | 520 | 700 | 870 | 1040 | 1400 | 1750 | 2100 | ||
| WHY3714 | 14 | 15 | 382 | 520 | 645 | 765 | 1040 | 1290 | 1565 | 1500 | 600 |
| WHY3716 | 16 | 20 | 293 | 400 | 490 | 590 | 800 | 985 | 1200 | 1500 | 600 |
| WHY3720 | 20 | 31 | 187 | 255 | 315 | 375 | 510 | 630 | 770 | 1500 | 600 |
| WHY3722 | 22 | 37 | 155 | 210 | 260 | 310 | 420 | 520 | 635 | 1500 | 600 |
| WHY3726 | 26 | 52 | 110 | 150 | 190 | 220 | 300 | 370 | 455 | 1500 | 600 |
| WHY3732 | 32 | 78 | 70 | 100 | 120 | 145 | 200 | 250 | 300 | 1500 | 600 |
| WHY3736 | 36 | 99 | 60 | 80 | 100 | 115 | 160 | 200 | 240 | 1500 | 600 |
| WHY3740 | 40 | 122 | 50 | 65 | 80 | 95 | 130 | 160 | 190 | 1500 | 600 |
| D=เส้นผ่านศูนย์กลางลูกสูบ/ลูกสูบ [มม.] | WHY3714~WHY3716: ปลายของไหลประเภทหนึ่ง, สปริงซีลไดนามิกพรีโหลด, ปลายของไหล SS |
| n1=รอบต่อนาทีของมอเตอร์/เครื่องยนต์ | WHY3720~WHY3740: ปลายของไหลชนิด B, ซีลบรรจุสปริงพรีโหลด, ปลายของไหลของโลหะผสมเหล็ก |
| n2=รอบเพลาข้อเหวี่ยง | ตารางการแปลง: เรตติ้ง 1kW=1.34แรงม้า |
| ความเร็วลูกสูบ N2：1.08m/s | แรงดันใช้งาน 1bar=14.5psi=0.1Mpa |
| แรงร็อด: 23KN | 1GPM=3.78ลิตร/เมตร |
| โรคหลอดเลือดสมอง：54mm |
