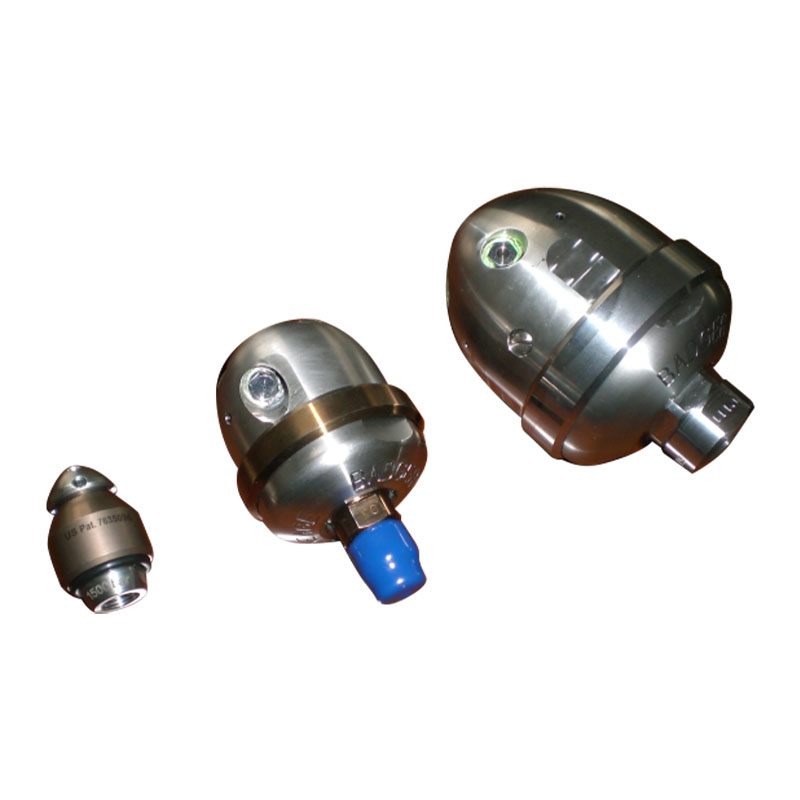

หัวฉีดท่อ

พารามิเตอร์ทางเทคนิค

ข้อกำหนดด้านคุณภาพน้ำ

อุณหภูมิขาเข้า: ≤40℃; ค่าพีเอช: 6.5 ~ 8.5
ความแม่นยำในการกรองน้ำ: ≤10 μm

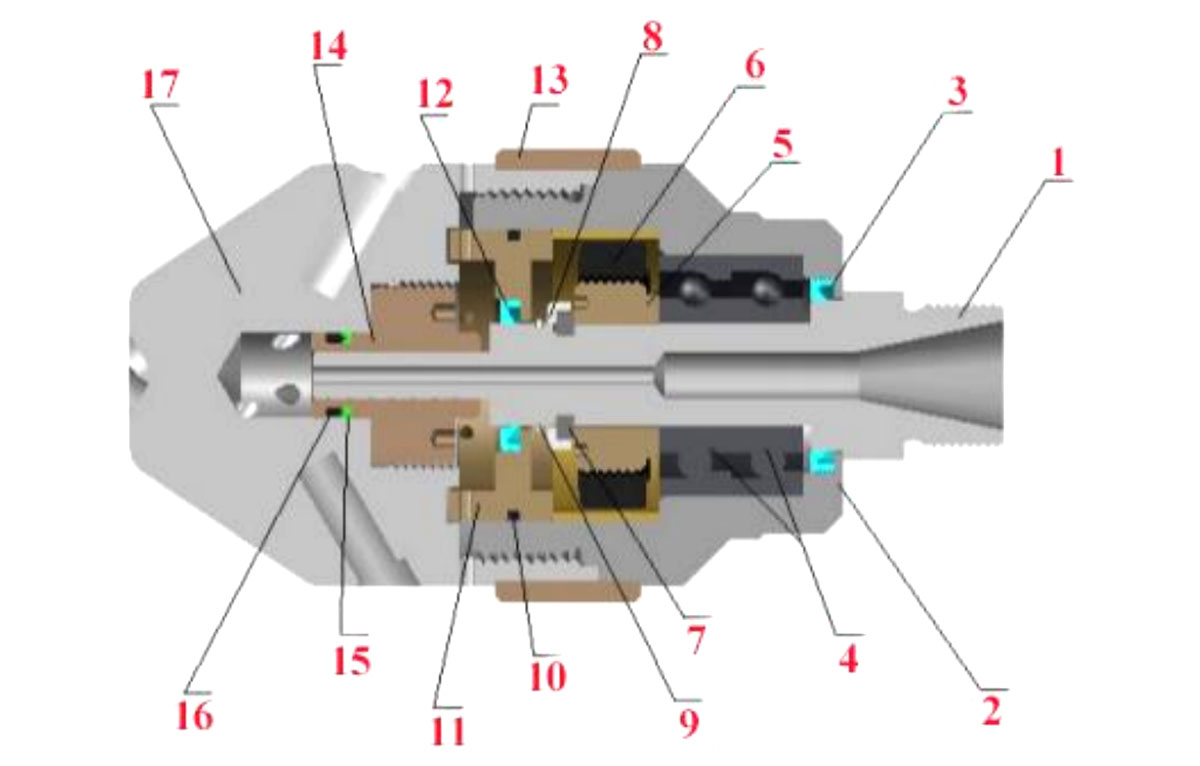

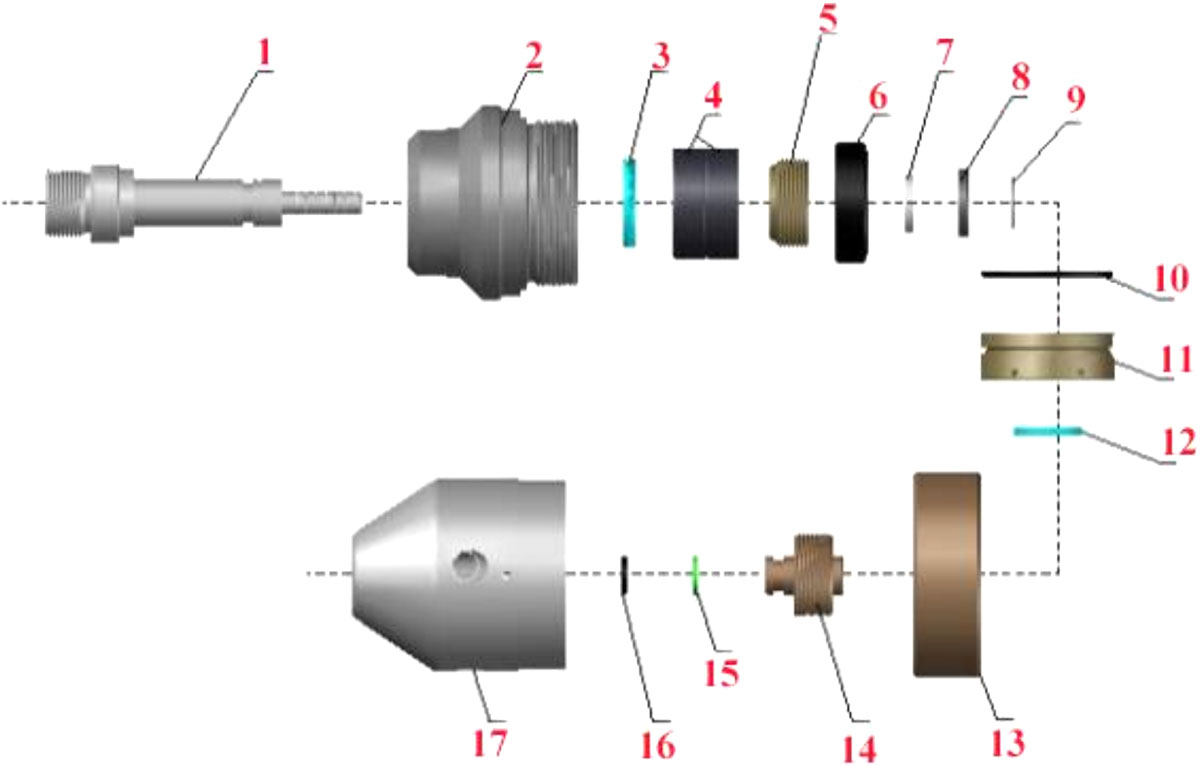

WG15 * แผนผังการประกอบซีลแบบหมุนและมุมมองแบบตัดขวาง

บริษัทอะไหล่ในเครือ

ขั้นตอนการติดตั้งและเรื่องที่ต้องให้ความสนใจ

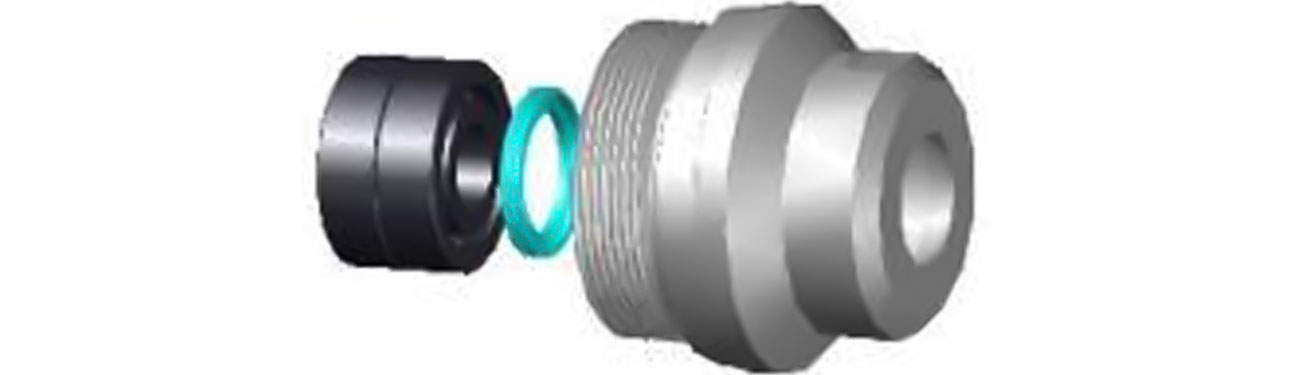

(1) ติดตั้งซีลน้ำมัน 3 ในรูด้านในที่ปลายด้านหลังของตัวเรือนที่หมุนได้ 2 และเพลาหน้าสัมผัสเชิงมุม 4 คู่หนึ่ง (หมายเหตุ: ทิศทางการติดตั้งของซีลน้ำมัน 3 คือร่องหันหน้าเข้าด้านใน มิฉะนั้นตัวเรือนที่หมุนได้ 2 จะเต็มไปด้วยน้ำและทำให้แบริ่งเสียหาย โปรดทราบว่าตลับลูกปืนหน้าสัมผัสเชิงมุม 4 ถูกติดตั้งในทิศทางเดียวกันกับตลับลูกปืนสองตัว โดยด้านหนึ่งของวงแหวนรอบนอกกว้างหันไปทางด้านหลังของตัวเรือนที่หมุนได้ 2)

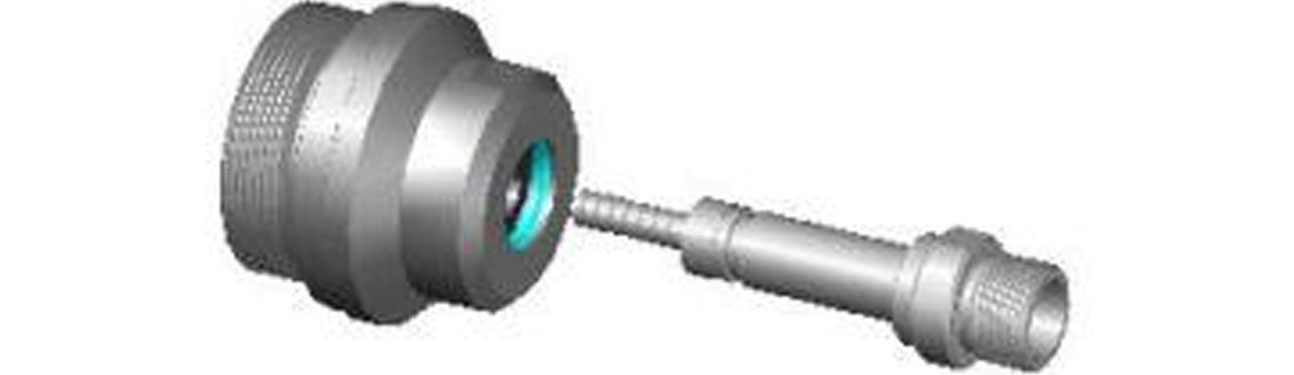

(2) ใส่เพลา 1 จากปลายด้านหลังของตัวเรือนที่กำลังหมุน 2 เข้าไปในตัวเรือนที่กำลังหมุน 2

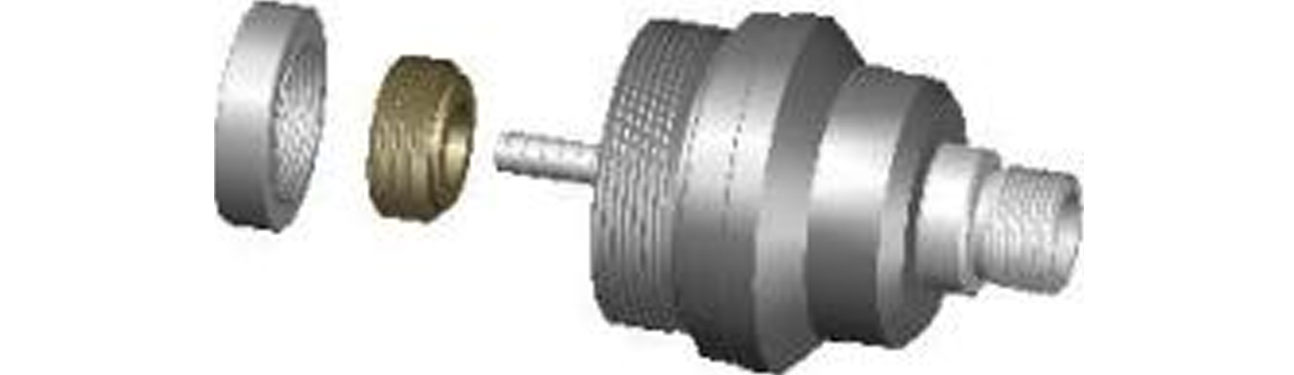

(3) ใช้สารป้องกันการกัดบนเม็ดสกรูของเพลา 1 และส่วนประกอบเหล็กแม่เหล็ก (รวมถึง: การเชื่อมต่อการเปลี่ยนผ่านแม่เหล็ก 5 และแม่เหล็ก 6) ขันเกลียวของแม่เหล็ก 6 และการเชื่อมต่อการเปลี่ยนผ่านแม่เหล็ก 5 ให้แน่น (หมายเหตุ: การหมุนเกลียวเป็นบวก) จากนั้นร้อยด้ายส่วนประกอบแม่เหล็ก 6 ผ่านด้านหน้าของเพลา 2 และขันเกลียวของเพลา 2 ให้แน่น (หมายเหตุ: การหมุนเกลียวเป็นบวก)

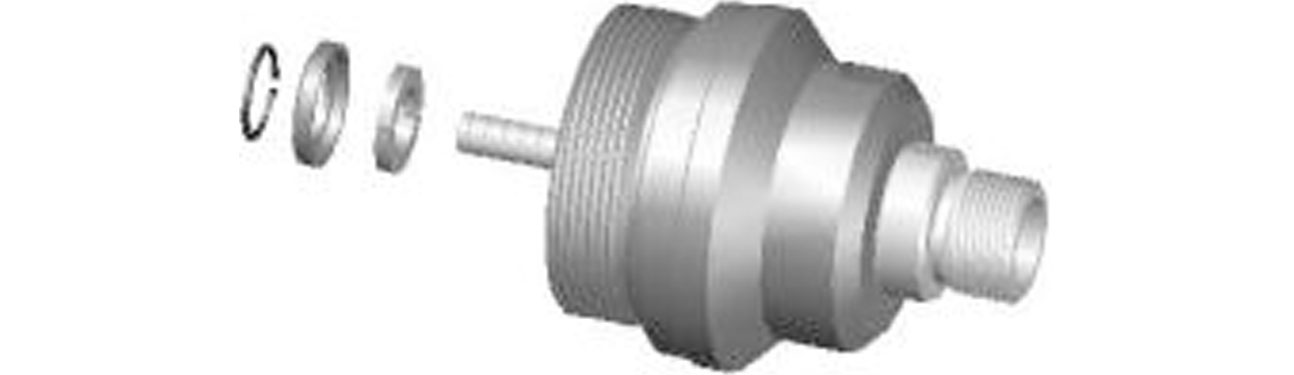

(4) ติดตั้งแหวนล็อก 7 และปลอกแหวนล็อก 8 ในร่องแหวนของเพลา 1 จากนั้นยึดให้แน่นด้วยแหวนล็อคสลัก 9

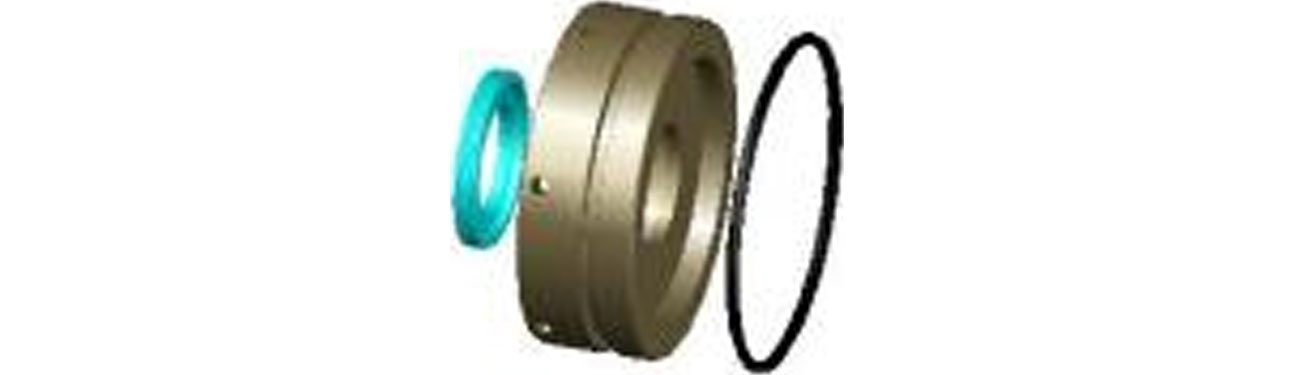

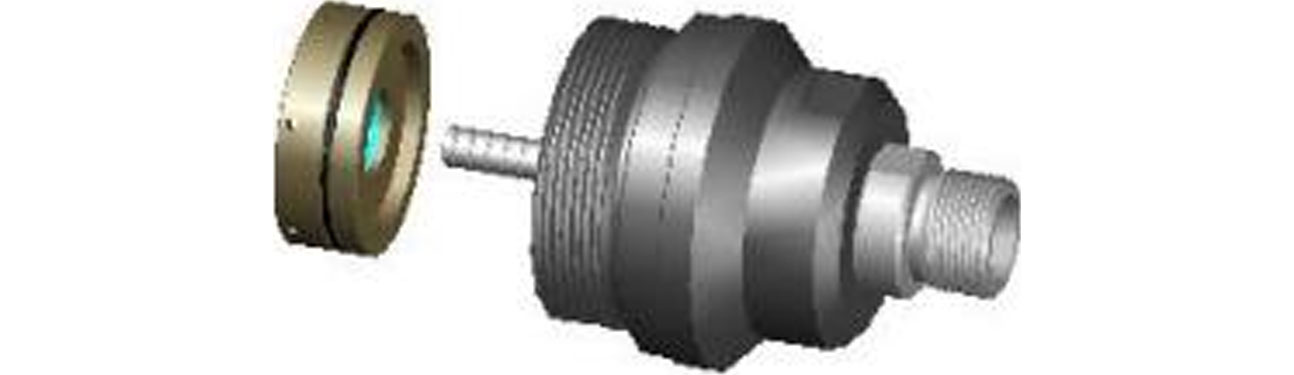

(5) ใส่ชุดประกอบโครงกระดูกซีลน้ำมัน (รวมถึง: โอริง 10, โครงกระดูกซีลน้ำมัน 11 และซีลน้ำมัน 12) จากปลายด้านหน้าของเพลา 2 และติดตั้งลงในตัวเรือนที่หมุนได้ 2

หมายเหตุ: คำแนะนำในการติดตั้งชุดประกอบโครงกระดูกซีลน้ำมัน
แหวนซีล O 10 ถูกติดตั้งในร่องวงแหวนที่ด้านนอกของโครงกระดูกซีลน้ำมัน 11
ติดตั้งซีลน้ำมัน 12 ในร่องรูด้านในของโครงกระดูกซีลน้ำมัน 11 (สังเกตทิศทางการติดตั้งของซีลน้ำมัน 12 โดยให้ร่องหันเข้าด้านใน)

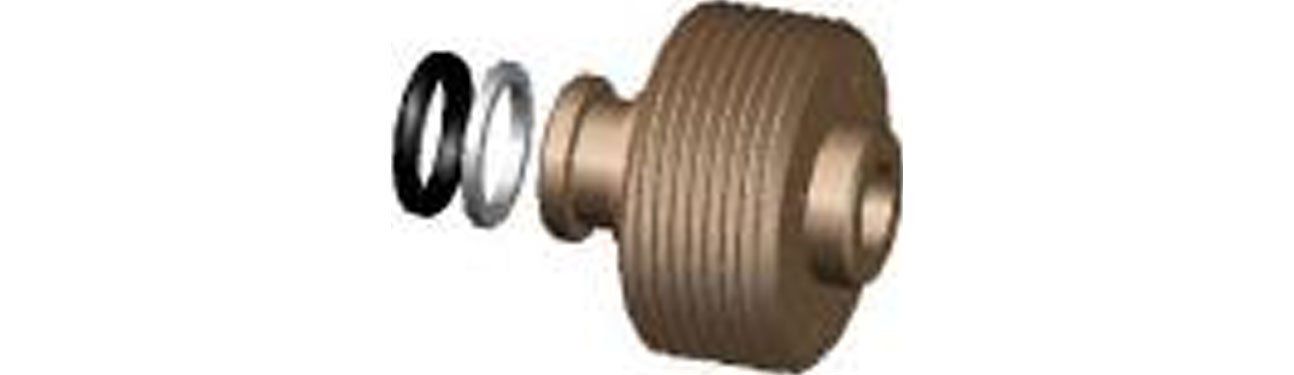

(6) ติดตั้งโอริง 16 และแหวนซีลพลาสติก 15 ตามลำดับในร่องแหวนที่ด้านหน้าของปลอกซีลทองแดง 14 (สังเกตลำดับการติดตั้งของแหวนโอริง 16 และแหวนซีลพลาสติก 15 ติดตั้งโอริง 16 ที่ด้านนอกของร่องแหวนของปลอกซีลทองแดง 14 ให้ความสนใจกับทิศทางการติดตั้งของแหวนซีลพลาสติก 15 โดยให้ด้านร่องหันไปทางแหวนโอ 16)

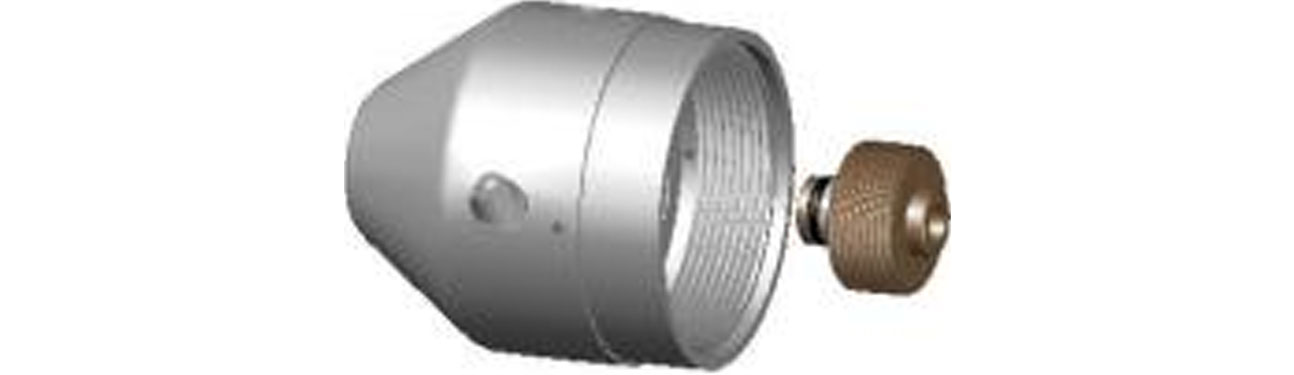

(7) ใช้สารป้องกันการกัดกับเกลียวของปลอกซีลทองแดง 14 และเกลียวรูด้านในของหัวหมุน 17 จากนั้นขันปลอกซีลทองแดง 14 เข้าไปในเกลียวรูในของหัวหมุน 17 แล้วขันให้แน่น (หมายเหตุ: เกลียวสกรูบวก)

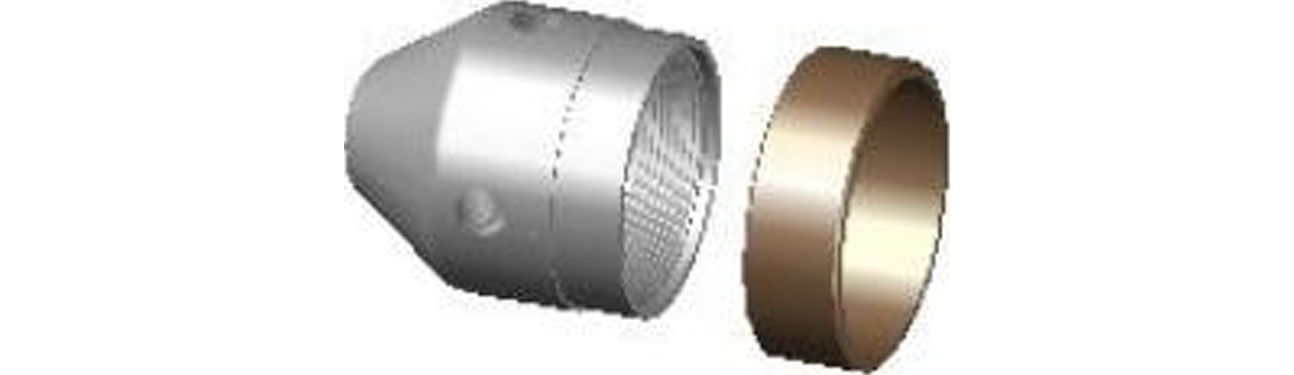

(8) ใส่แหวนรองรับ 13 จากปลายด้านหลังของหัวที่หมุนได้ 17 และติดตั้งไว้ด้านนอกของหัวที่หมุนได้ 17

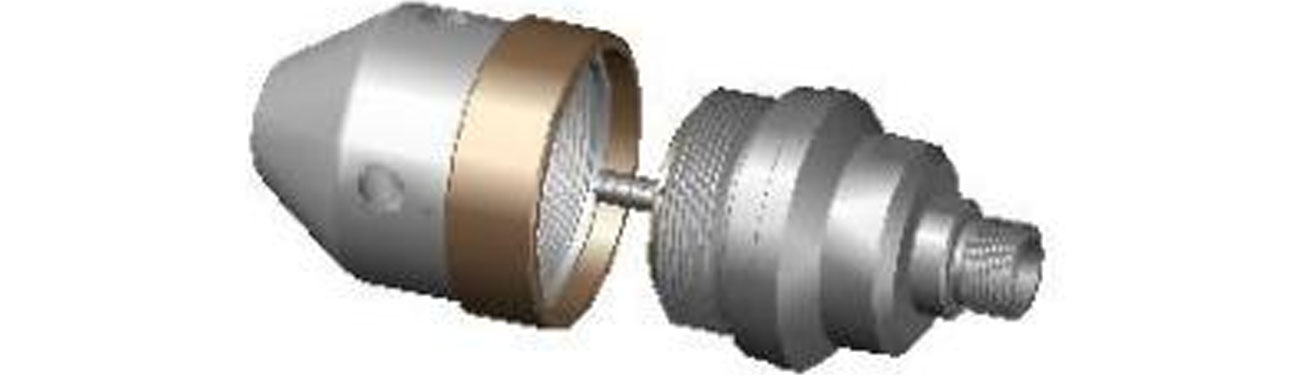

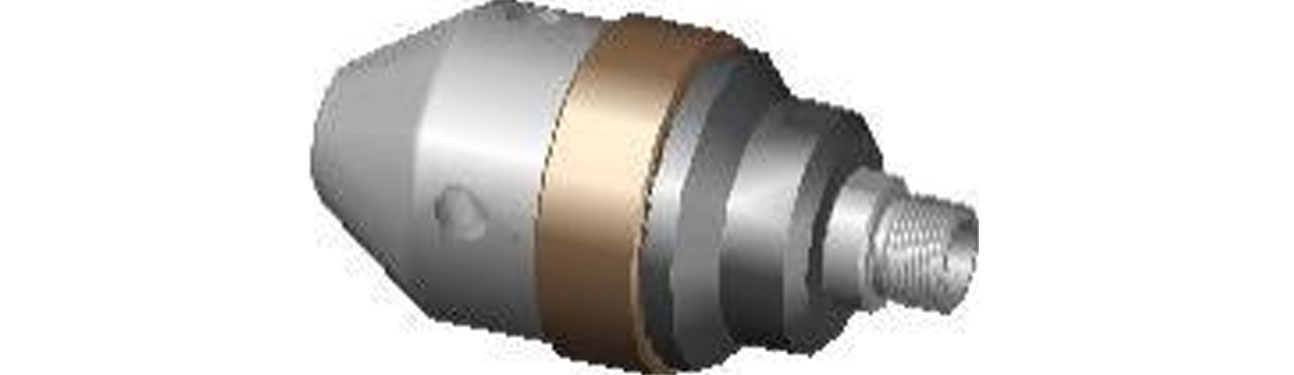

(9) ในที่สุด สารป้องกันการกัดจะถูกนำไปใช้กับปลายด้านหน้าของเกลียวด้านนอกของตัวเรือนที่กำลังหมุน 2 และปลายด้านหลังของเกลียวด้านในของหัวที่กำลังหมุน 17 ปลายด้านหน้าของเพลาประกอบย่อย 1 ที่เสร็จสิ้นในขั้นตอน (5) จะถูกสอดเข้าไปในรูด้านในของปลอกซีลทองแดง 14 ของหัวที่กำลังหมุน 17 จากนั้นเกลียวของตัวเรือนที่กำลังหมุน 2 และหัวหมุน 17 จะถูกขันให้แน่น (หมายเหตุ: เกลียวหมุนเป็นบวก)

(10) ขั้นตอนข้างต้นเสร็จสิ้นกระบวนการประกอบหัวฉีด WG15＊

6. กระบวนการถอดประกอบและเรื่องที่ต้องให้ความสนใจ

(1) ใช้ประแจปลายเปิดจับยึดหัวหมุน 17 และตัวเรือนที่หมุนได้ 2 ไปทางด้านกัด จากนั้นขันสกรูหัวหมุน 17 ออกจากรูปแบบเกลียวของตัวเรือนที่หมุนได้ 2 (หมายเหตุ: เกลียวหมุนเป็นบวก) แล้วถอดแหวนรองรับ 13 ออก
(2) ใส่คีมแหวนล็อคสลักเข้าไปในรูด้านหลังของปลอกซีลทองแดง 14 ในหัวหมุน 17 คลายเกลียว (หมายเหตุ: เกลียวหมุนได้เป็นบวก) ขันปลอกปลอกซีลทองแดงออก 14 ตรวจสอบว่ามีการสึกหรอในรูด้านในซีลทองแดงหรือไม่ หากมีการสึกหรอ ให้เปลี่ยนใหม่หากมีการสึกหรออย่างรุนแรง ในเวลาเดียวกันให้ตรวจสอบว่าโอริง 16 และแหวนซีลพลาสติก 15 บนปลอกซีลทองแดงเสียหายหรือไม่ หากมีความเสียหายกรุณาเปลี่ยนใหม่มิฉะนั้นซีลจะไม่ทำงาน
(3) ถอดส่วนประกอบซีลน้ำมันโครงกระดูก 11 ออกจากรูด้านในของส่วนหน้าของตัวเรือนที่หมุนได้ 2. ถอดซีลน้ำมัน 12 และโอริง 10 ออกจากรูด้านในและร่องวงแหวนด้านนอกของโครงกระดูกซีลน้ำมันตามลำดับ และตรวจสอบว่ามีความเสียหายต่อซีลน้ำมัน 12 และโอริง 10 หรือไม่ หากมีความเสียหายใด ๆ โปรดเปลี่ยนมิฉะนั้นน้ำจะเข้าสู่ตัวเรือน 2 และทำให้ตลับลูกปืนเสียหาย
(4) ใช้คีมภายนอกถอดแยกชิ้นส่วนแหวนล็อคสลัก 9 ออกจากเพลา 1 และถอดประกอบปลอกแหวนล็อก 8 และแหวนล็อก 7 ออกจากร่องแหวนของเพลา 1
(5) ถอดชุดแม่เหล็กที่เชื่อมต่ออยู่ออกจากเพลา 1 และตรวจสอบว่ามีสิ่งสกปรกติดอยู่กับแม่เหล็กหรือไม่ ถ้ามีกรุณาทำความสะอาด.
(6) ดึงเพลา 1 ออกจากปลายด้านหลังของตัวเรือนในแนวนอน ตรวจสอบว่ามีการสึกหรอบนพื้นผิวด้านนอกของเพลา 1 หรือไม่ หากมีการสึกหรอ โปรดเปลี่ยน
(7) ถอดแบริ่งสัมผัสเชิงมุม 4 ออกจากรูด้านในของตัวเรือนที่หมุนได้ 2 อย่างระมัดระวัง และตรวจสอบว่าแบริ่งเพลาเสียหายหรือไม่ หากเสียหายกรุณาเปลี่ยนใหม่
- 7 -
(8) ถอดซีลน้ำมัน 3 ออกจากรูด้านในด้านหลังของตัวเรือนที่หมุนได้ 2 ตรวจสอบว่าซีลน้ำมัน 3 เสียหายหรือไม่ หากเสียหายกรุณาเปลี่ยนใหม่
ขั้นตอนข้างต้นได้เสร็จสิ้นขั้นตอนการแยกชิ้นส่วนหัวฉีด WG15＊ แล้ว
หมายเหตุ:
•ให้ความสนใจกับทิศทางการติดตั้งของแบริ่งสัมผัสเชิงมุมในระหว่างกระบวนการประกอบ หากติดตั้งกลับด้าน หัวฉีดจะไม่ถูกนำมาใช้;
•ระหว่างการประกอบ ให้คำนึงถึงทิศทางการติดตั้งซีลน้ำมันด้วย หากติดตั้งแบบย้อนกลับ น้ำที่เข้าหัวฉีดไม่สามารถปิดผนึกได้ แบริ่งจะเสียหาย และหัวหัวฉีดจะไม่หมุน
•ในระหว่างขั้นตอนการประกอบ ให้คำนึงถึงตำแหน่งการติดตั้งโอริงและแหวนซีลพลาสติก หากโอริงและวงแหวนซีลพลาสติกกลับด้าน จะไม่สามารถทำหน้าที่ซีลได้ ในขณะเดียวกันให้ใส่ใจกับทิศทางการติดตั้งของวงแหวนซีลพลาสติก
•ซีลทั้งหมดภายในหัวฉีดหมุนนั้นสึกหรอง่ายและฉีกขาด ระหว่างการใช้งานหัวฉีดแบบหมุนจำเป็นต้องคำนึงถึงการรั่วของหัวฉีดตลอดเวลา หากพบความผิดปกติใด ๆ จำเป็นต้องตรวจสอบว่าซีลชำรุดทันเวลาหรือไม่

7.ปัญหาทั่วไปเกี่ยวกับหัวฉีดหมุน

(1) หัวฉีดหมุนไม่สามารถหมุนได้
เหตุผล:
A) ความเสียหายของแบริ่งภายใน (ความเสียหายปกติหรือความเสียหายเบื้องต้นที่เกิดจากน้ำไหลเข้าเนื่องจากซีลน้ำมันชำรุด)
B) หัวฉีดที่ใช้สร้างแรงบิดเยื้องศูนย์ถูกบล็อกหรือรูรับแสงของหัวฉีดที่ติดตั้งมีขนาดเล็กเกินไปเพื่อให้ได้แรงบิดเริ่มต้น
(2) แรงกดดันในการทำงานลดลงอย่างรวดเร็ว
เหตุผล:
A) ความเสียหายของหัวฉีด;
B) หัวฉีดหลวม ทำให้เกิดการซีลหลวม
C) รอยแตกปรากฏขึ้นที่เพลาหรือปลอกซีลทองแดง
(3) แรงกดดันในการทำงานลดลงอย่างช้าๆ
เหตุผล:
A) หัวฉีดสึกหรอตามปกติ
B) ปลอกเพลาหรือซีลทองแดงสึกหรอ

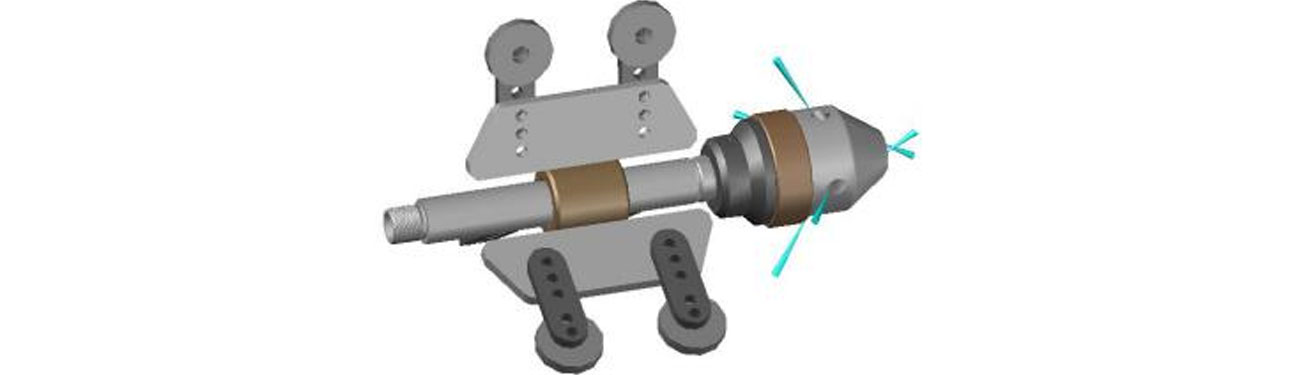

8. กรงกลาง

ส่วนยึดส่วนกลางช่วยปกป้องหัวฉีดแบบหมุนที่ทำงานอยู่ในท่อ และปรับระยะสเปรย์ของหัวฉีดให้สมดุล ช่วงที่ปรับได้คือ 150~300mm.
